特長
- 1シャーシに対して、最大4台のユニットを実装可能です。
- 入力レベルを検知し設定値以下となると、予備ルートへの切替を自動で行います。
- 切替設定は、自動又は手動の設定が可能です。
- 9インチラック実装タイプ（高さ1U）
- 電源ユニット冗長化（2系統）
- 前面保守
- ファンレス（自然空冷）

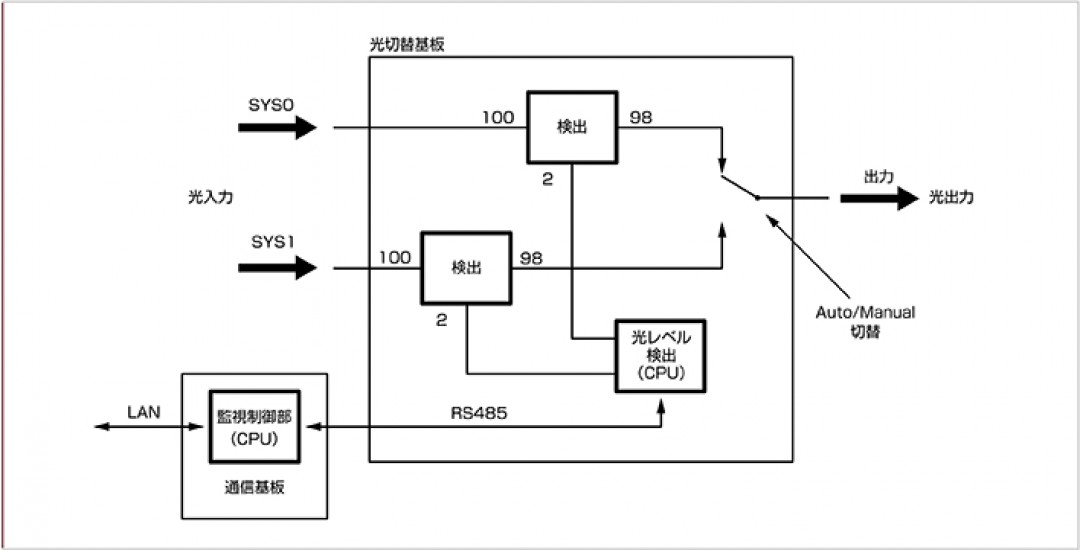

光切替部動作概要
仕様
| 項目 | 仕様 | 備考 | |
|---|---|---|---|
| 基本仕様 | 外観寸法 | W480×D300×H44（1U）［mm］ | 取付け金具含む |
| 重量 | 5［kg］以下 | ||
| 冷却方法 | 自然空冷 | ||
| 適合ラック | シャーシはEIA規格に準拠する 19インチラックに収容可能です | ||
| 電源仕様 | 電源電圧 | 単相AC100V±10［V］ | 電源プラグはアース付並行2P （脱落防止機能付） |
| 周波数 | 50/60［Hz］ | ||
| 消費電力 | 60［VA］以下 | ||
| 環境条件 | 温度 | －10℃ ～ 50℃ | |
| 湿度 | 20％ ～ 85％ | 結露なきこと | |
| ユニット 仕様概要 | 光入力ポート数 | 2 | |
| 光出力ポート数 | 1 | ||
| 光コネクタ形式 | SC形（シャッター付） | ||
| コネクタ研磨方式 | APC研磨 | ||
| 挿入損失以下 | 1.5dB | 1550nm | |
| 光入力モニタ 可能範囲 | －10 ～ ＋23dBm | 入力レベル | |
| 最大入力パワー | ＋24dBm | ||
| 監視制御 | LAN | コネクタ | RJ-45 |
| 通信速度 | 10/100Mbps 半二重/全二重 | ||
| プロトコル | SNMP、Telnet | ||
| シリアル | コネクタ | D-sub 9pin | |
| プロトコル | Telnet |

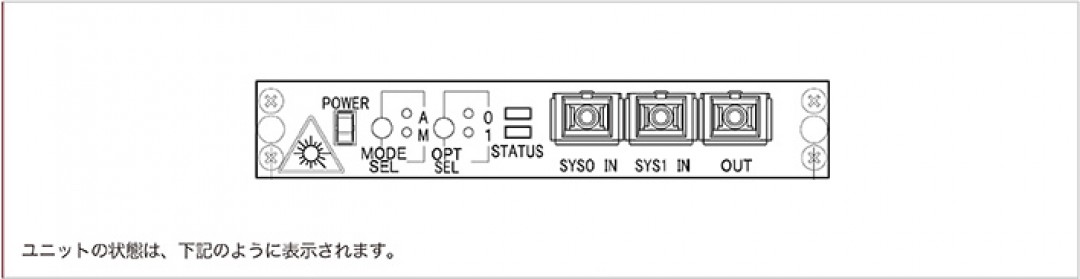

ユニット
| LED | 色 | 点灯状態 | 説明 |
|---|---|---|---|
| 電源表示LED（ユニット電源） | 緑 | 点灯 | 切替基盤の電源オン時 |
| 消灯 | 切替基盤の電源オフ時 | ||
| SYS0ルート表示LED電源 （OPT SEL） 緑 | 緑 | 点灯 | 光経路の出力がSYS0につながっている時 |
| 消灯 | 光経路の出力がSYS0につながっていない時 | ||
| SYS1ルート表示LED （OPT SEL） | 緑 | 点灯 | 光経路の出力がSYS1につながっている時 |
| 消灯 | 光経路の出力がSYS1につながっている時 | ||
| SYS0回線表示LED （STATUS） | 緑 | 点灯 | SYS0正常時 |
| 橙 | 点灯 | SYS0警報時 | |
| 赤 | 点灯 | SYS0断線時 | |
| SYS1回線表示LED （STATUS） | 緑 | 点灯 | SYS1正常時 |
| 橙 | 点灯 | SYS1警報時 | |
| 赤 | 点灯 | SYS1断線時 | |
| モード切替自動表示LED （MODE SEL A） | 緑 | 点灯 | 動作モードが自動モード時 |
| 消灯 | 動作モードが自動モードでない時 | ||
| モード切替自動表示LED （MODE SEL M） | 緑 | 点灯 | 動作モードが手動モード時 |
| 消灯 | 動作モードが手動モードでない時 |
外観
| LED | 色 | 説明 |
|---|---|---|
| 異常表示LED | 赤 | 本機に異常がある場合に点灯します |
| LINK LED | 緑 | LINK時に点灯します |
| TX/RX LED | 橙 | イーサーネット通信中、データの送受信時に点灯します |
